آموزش کار با دستگاه دیاگ خودرو صفر تا صد | رفع خطا و تفسیر کدها

امروزه خودروها با سیستم‌های پیشرفته الکترونیکی و کامپیوتری تولید می‌شوند و همین موضوع باعث شده که روش‌های سنتی عیب‌یابی دیگر کافی نباشد. در گذشته یک مکانیک با گوش دادن به صدای موتور یا بررسی دود اگزوز، تا حدی می‌توانست مشکل خودرو را حدس بزند. اما امروزه خطاها و مشکلات خودرو در قالب کدهای مشخص در ECU ذخیره می‌شوند که تنها با دستگاه دیاگ قابل شناسایی هستند. به همین دلیل یادگیری نحوه کار با دستگاه دیاگ برای تعمیرکاران و حتی علاقه‌مندان به خودرو، یک مهارت ضروری به حساب می‌آید.

دستگاه دیاگ خودرو ابزاری است که با اتصال به ECU می‌تواند اطلاعات دقیقی از عملکرد بخش‌های مختلف خودرو ارائه دهد؛ از سیستم سوخت‌رسانی گرفته تا جرقه‌زنی، سنسورها، انژکتورها و حتی ایربگ. این ابزار امکان می‌دهد که عیب‌های پنهان خودرو که با چشم یا تجربه قابل مشاهده نیستند، شناسایی و رفع شوند. در این مقاله قرار است به‌صورت صفر تا صد آموزش کار با دستگاه دیاگ را بررسی کنیم تا شما بدانید چطور می‌توان از این وسیله برای تشخیص و رفع خطاهای خودرو استفاده کرد.

در ادامه، ابتدا با انواع دستگاه دیاگ و نحوه اتصال آن به خودرو آشنا خواهید شد. سپس آموزش گام‌به‌گام کار با دستگاه را می‌خوانید و یاد می‌گیرید چگونه کدهای خطا را مشاهده و تفسیر کنید. علاوه بر این، به بررسی روش پاک‌کردن خطاها و نکات تخصصی برای جلوگیری از آسیب به ECU نیز می‌پردازیم. حتی اگر تازه‌کار باشید، این مقاله به شکلی طراحی شده که بتوانید قدم به قدم همراه شوید و به‌راحتی اصول دیاگ‌زدن را بیاموزید.

در نهایت، نکاتی درباره تفاوت برندهای دستگاه دیاگ، نرم‌افزارهای جانبی، و مشکلات رایجی که کاربران هنگام کار با آن‌ها مواجه می‌شوند را توضیح می‌دهیم. هدف ما این است که بعد از مطالعه این مقاله، شما یک دید جامع نسبت به دیاگ خودرو پیدا کنید و بتوانید در عمل از این ابزار کاربردی برای تشخیص عیب و نگهداری بهتر خودرو استفاده کنید.

مقدمه‌ای بر دیاگ خودرو

دیاگ خودرو ابزاری است که نقش اساسی در عیب‌یابی و نگهداری خودروهای امروزی ایفا می‌کند. با توجه به اینکه سیستم‌های خودرو به‌مرور زمان الکترونیکی‌تر و پیچیده‌تر شده‌اند، روش‌های سنتی تشخیص عیب دیگر کارایی لازم را ندارند. همین موضوع باعث شده دستگاه دیاگ به‌عنوان یک ابزار حیاتی وارد حوزه تعمیرات خودرو شود. این دستگاه می‌تواند ارتباط مستقیم با ECU برقرار کرده و تمامی داده‌ها و خطاهای ذخیره‌شده در سیستم خودرو را به‌صورت دقیق و قابل‌فهم برای کاربر نمایش دهد.

یکی از دلایل اصلی اهمیت دیاگ خودرو، صرفه‌جویی در زمان و هزینه تعمیرات است. بدون این دستگاه، مکانیک مجبور بود به‌صورت تجربی و آزمایشی قطعات مختلف را بررسی یا تعویض کند که این کار هم زمان‌بر و هم پرهزینه بود. اما اکنون با اتصال دیاگ به خودرو، ظرف چند دقیقه می‌توان منبع مشکل را شناسایی کرد. همین ویژگی باعث شده بسیاری از تعمیرگاه‌های حرفه‌ای بدون دستگاه دیاگ عملاً قادر به ارائه خدمات نباشند.

دیاگ خودرو تنها به تشخیص خطاها محدود نمی‌شود، بلکه می‌تواند داده‌های لحظه‌ای عملکرد خودرو را نیز ارائه دهد. این اطلاعات شامل پارامترهایی همچون دمای موتور، فشار سوخت، وضعیت سنسور اکسیژن، عملکرد جرقه‌زنی و بسیاری موارد دیگر است. این قابلیت کمک می‌کند تا تعمیرکار نه‌تنها خطاهای فعلی، بلکه مشکلات احتمالی آینده را نیز شناسایی کرده و قبل از ایجاد خرابی جدی، آن‌ها را رفع کند.

همچنین یادگیری استفاده از دستگاه دیاگ برای افراد علاقه‌مند به مکانیک خودرو و حتی رانندگانی که به دنبال نگهداری بهینه از وسیله نقلیه خود هستند، یک مهارت ارزشمند به حساب می‌آید. آشنایی با نحوه کارکرد و کاربردهای دیاگ به رانندگان کمک می‌کند تا از بروز مشکلات بزرگ جلوگیری کرده و طول عمر قطعات خودرو را افزایش دهند. بنابراین، مقدمه‌ای بر دیاگ خودرو در حقیقت ورود به دنیای عیب‌یابی هوشمند و تعمیرات علمی خودرو محسوب می‌شود.

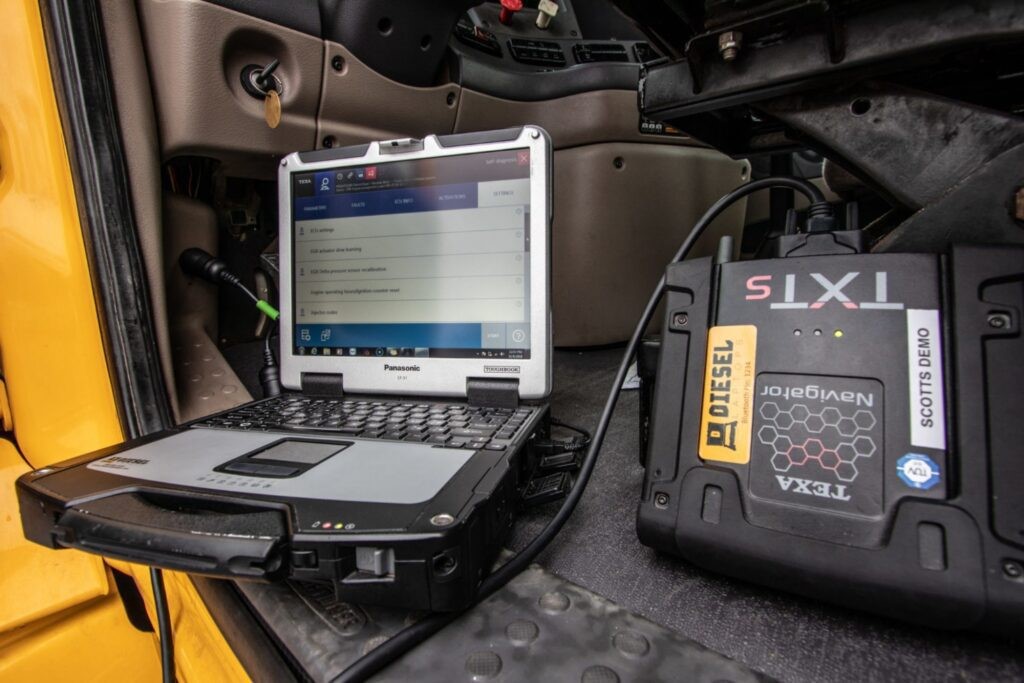

دستگاه دیاگ خودرو چیست و چه کاربردی دارد؟

دستگاه دیاگ خودرو یک ابزار تخصصی برای عیب‌یابی و بررسی عملکرد سیستم‌های الکترونیکی و مکانیکی خودرو است. این دستگاه با اتصال به ECU یا همان کامپیوتر مرکزی خودرو، اطلاعات ذخیره‌شده در حافظه آن را استخراج کرده و در قالب کدهای خطا یا داده‌های لحظه‌ای در اختیار کاربر قرار می‌دهد. به این ترتیب، مکانیک یا کاربر می‌تواند به‌طور دقیق متوجه شود که کدام بخش از خودرو دچار اختلال یا خرابی شده است. اهمیت این دستگاه در دنیای خودروهای امروزی بسیار بالاست، زیرا با پیچیده‌تر شدن سیستم‌ها، تشخیص دستی مشکلات تقریباً غیرممکن شده است.

یکی از اصلی‌ترین کاربردهای دستگاه دیاگ، خواندن و نمایش کدهای خطا یا همان DTC (Diagnostic Trouble Code) است. این کدها بر اساس استانداردهای جهانی طراحی شده‌اند و هر کدام نشان‌دهنده مشکل خاصی در بخشی از خودرو هستند. برای مثال، خطاهای مربوط به سیستم سوخت‌رسانی، جرقه‌زنی، سنسورها، سیستم ترمز ABS و حتی کیسه‌های هوا (ایربگ) همگی در قالب کد در ECU ذخیره می‌شوند. بدون استفاده از دیاگ، این خطاها برای راننده یا تعمیرکار قابل مشاهده نیستند و ممکن است مشکل کوچک به خرابی بزرگ و پرهزینه تبدیل شود.

کاربرد مهم دیگر دستگاه دیاگ، نمایش اطلاعات لحظه‌ای از عملکرد خودرو است. برای نمونه می‌توان میزان مصرف سوخت، دمای موتور، فشار هوا، دور موتور، وضعیت سنسور اکسیژن و بسیاری از پارامترهای دیگر را به‌صورت زنده روی صفحه نمایش دستگاه مشاهده کرد. این قابلیت کمک می‌کند تا مکانیک بتواند قبل از خرابی جدی، مشکلات احتمالی را تشخیص دهد و اقدامات لازم را انجام دهد. همین موضوع باعث می‌شود دیاگ یک ابزار پیشگیرانه نیز به شمار بیاید، نه فقط وسیله‌ای برای رفع خطا.

علاوه بر این، دستگاه دیاگ امکان پاک‌کردن خطاها از ECU را نیز فراهم می‌کند. گاهی خطاها به دلیل شرایط موقت مانند نوسان ولتاژ یا اختلال لحظه‌ای در سنسورها ثبت می‌شوند و پس از رفع مشکل دیگر نیازی به باقی ماندن آن‌ها نیست. با استفاده از دیاگ می‌توان این خطاها را پاک کرد تا سیستم دوباره عملکرد طبیعی خود را ادامه دهد. به همین دلیل، یادگیری نحوه استفاده درست از دستگاه دیاگ برای هر تعمیرکار خودرو و حتی افراد علاقه‌مند به مکانیک، یک مهارت کلیدی محسوب می‌شود.





تاریخچه و تکامل دستگاه دیاگ خودرو

تاریخچه دستگاه دیاگ خودرو به زمانی برمی‌گردد که خودروها برای نخستین بار به سیستم‌های الکترونیکی مجهز شدند. در دهه ۱۹۶۰ و ۱۹۷۰ میلادی، شرکت‌های خودروسازی به‌تدریج استفاده از ماژول‌های الکترونیکی ساده را برای کنترل بخش‌هایی مانند سیستم جرقه‌زنی یا تزریق سوخت آغاز کردند. در آن زمان، تعمیرکاران برای تشخیص مشکلات مجبور بودند از روش‌های ابتدایی مانند لامپ تست یا ابزارهای مکانیکی استفاده کنند. اما با پیچیده‌تر شدن خودروها و اضافه شدن واحدهای کنترل الکترونیکی (ECU)، نیاز به ابزاری دقیق‌تر برای ارتباط با این سیستم‌ها احساس شد. همین موضوع زمینه‌ساز پیدایش دستگاه دیاگ شد.

در دهه ۱۹۸۰، استانداردهای اولیه برای ارتباط بین خودرو و دستگاه‌های عیب‌یاب معرفی شدند. هر شرکت خودروسازی زبان و پروتکل مخصوص به خود را برای انتقال داده‌ها داشت. این موضوع باعث دشواری در کار تعمیرکاران شد زیرا برای هر برند خودرو باید دستگاه دیاگ اختصاصی تهیه می‌کردند. با افزایش تولید خودروهای انژکتوری و نقش پررنگ ECU در عملکرد موتور، صنعت خودرو به سمت ایجاد یک استاندارد جهانی حرکت کرد.

یکی از مهم‌ترین تحولات در تاریخچه دیاگ، معرفی استاندارد OBD (On Board Diagnostics) بود که ابتدا در آمریکا مطرح شد. نسخه اول این سیستم، OBD-I، در اوایل دهه ۹۰ معرفی شد و امکان دسترسی به اطلاعات پایه‌ای خودرو را فراهم می‌کرد. پس از آن، نسخه پیشرفته‌تر یعنی OBD-II در سال ۱۹۹۶ به‌صورت رسمی اجباری شد و توانست یکپارچگی بیشتری در ارتباط بین خودرو و دستگاه دیاگ ایجاد کند. OBD-II قابلیت‌های گسترده‌تری برای نمایش داده‌های زنده، خواندن و پاک کردن خطاها و بررسی عملکرد سنسورها ارائه داد.

امروزه دستگاه‌های دیاگ خودرو با امکانات بسیار متنوعی عرضه می‌شوند. از مدل‌های ساده مخصوص رانندگان عادی گرفته تا دستگاه‌های حرفه‌ای با قابلیت اتصال به لپ‌تاپ و نمایش نمودارهای تخصصی. همچنین، با پیشرفت فناوری، دستگاه‌های دیاگ بی‌سیم و مبتنی بر اپلیکیشن‌های موبایل نیز وارد بازار شده‌اند که کار را برای کاربران آسان‌تر کرده‌اند. این تکامل نشان می‌دهد که دیاگ خودرو از یک ابزار محدود برای تعمیرکاران به یک فناوری هوشمند و ضروری برای همه کاربران خودرو تبدیل شده است.





چرا استفاده از دیاگ برای خودرو ضروری است؟

استفاده از دستگاه دیاگ خودرو دیگر یک انتخاب لوکس یا اختیاری نیست، بلکه به یک ضرورت برای نگهداری و تعمیر خودروهای مدرن تبدیل شده است. خودروهای امروزی به شدت وابسته به سیستم‌های الکترونیکی و سنسورها هستند و تقریباً تمام عملکردهای مهم خودرو، از تزریق سوخت گرفته تا کنترل ترمز و ایربگ، تحت نظر ECU قرار دارند. کوچک‌ترین اختلال در هر کدام از این بخش‌ها می‌تواند باعث بروز خطا شود که بدون استفاده از دیاگ امکان شناسایی آن دشوار یا حتی غیرممکن است. بنابراین، دیاگ خودرو همانند یک پزشک برای خودرو عمل می‌کند و به تعمیرکار یا راننده اطلاعات دقیقی درباره سلامت خودرو می‌دهد.

یکی از مهم‌ترین دلایل ضرورت استفاده از دیاگ، صرفه‌جویی در هزینه‌ها و زمان است. در گذشته برای یافتن عیب خودرو، تعمیرکار مجبور بود بخش‌های مختلف را به‌صورت تجربی بررسی و قطعاتی را تعویض کند که شاید اصلاً خراب نبودند. این موضوع علاوه بر هدر رفتن زمان، هزینه زیادی نیز به مالک خودرو تحمیل می‌کرد. اما با کمک دستگاه دیاگ، خطاها و کدهای دقیق مربوط به سنسورها و سیستم‌ها نمایش داده می‌شود و تعمیرکار می‌تواند سریع‌تر و با دقت بالاتر مشکل را شناسایی و رفع کند.

از دیگر دلایل اهمیت دیاگ، نقش آن در افزایش ایمنی خودرو است. بسیاری از سیستم‌های ایمنی مانند ABS، ESP، ایربگ‌ها و سیستم‌های کنترل کشش در صورت بروز خطا هشدار خود را از طریق ECU ارسال می‌کنند. اگر این خطاها به موقع شناسایی و رفع نشوند، ممکن است در شرایط اضطراری عملکرد صحیح نداشته باشند و جان سرنشینان به خطر بیفتد. دستگاه دیاگ کمک می‌کند این مشکلات به سرعت بررسی و برطرف شوند تا خودرو در بالاترین سطح ایمنی خود باقی بماند.

همچنین استفاده منظم از دیاگ می‌تواند نقش پیشگیرانه داشته باشد. بسیاری از مشکلات خودرو پیش از آنکه به یک خرابی جدی تبدیل شوند، توسط ECU ثبت می‌شوند. اگر این خطاها به‌موقع شناسایی شوند، می‌توان با هزینه‌ای بسیار کمتر از بروز خرابی بزرگ جلوگیری کرد. به همین دلیل، کارشناسان خودرو توصیه می‌کنند که هر چند وقت یک بار حتی در صورت نبود علامت ظاهری خرابی، خودرو به دستگاه دیاگ متصل شود. این کار علاوه بر افزایش طول عمر خودرو، آرامش خاطر بیشتری برای راننده به همراه خواهد داشت.





آشنایی با دستگاه دیاگ خودرو

دستگاه دیاگ خودرو یکی از مهم‌ترین ابزارهای عیب‌یابی در دنیای تعمیرات خودروهای مدرن است که نقش اساسی در تشخیص خطاها و بررسی وضعیت سیستم‌های مختلف خودرو دارد. دیاگ در واقع یک ابزار هوشمند است که از طریق درگاه OBD یا OBD-II به خودرو متصل می‌شود و با ECU (واحد کنترل الکترونیکی) ارتباط برقرار می‌کند. وظیفه اصلی آن خواندن، ثبت و تحلیل کدهای خطا یا همان DTC (Diagnostic Trouble Codes) است تا مشکلات احتمالی در سیستم‌های مختلف خودرو شناسایی شوند. این دستگاه می‌تواند اطلاعات دقیقی درباره عملکرد سنسورها، میزان سوخت‌رسانی، وضعیت موتور، گیربکس، ترمز ABS، ایربگ‌ها و سایر بخش‌های حیاتی خودرو ارائه دهد.

کارکرد اصلی دیاگ تنها به خواندن خطاها محدود نمی‌شود، بلکه بسیاری از مدل‌های پیشرفته آن قابلیت پاک کردن خطاها، تست عملکرد قطعات و حتی برنامه‌ریزی برخی از بخش‌های خودرو را دارند. به عنوان مثال، با استفاده از دیاگ می‌توان خطاهای ذخیره‌شده در ECU را پاک کرد تا بررسی شود آیا مشکل همچنان پابرجاست یا برطرف شده است. همچنین می‌توان داده‌های لحظه‌ای (Live Data) را مشاهده کرد؛ داده‌هایی مانند دمای آب موتور، فشار سوخت، ولتاژ باتری و میزان اکسیژن خروجی اگزوز که به مکانیک کمک می‌کند وضعیت واقعی خودرو در همان لحظه بررسی شود.

یکی از ویژگی‌های مهم دستگاه دیاگ این است که می‌تواند از طریق کدها، منبع دقیق مشکل را مشخص کند. در گذشته مکانیک‌ها باید بخش‌های مختلف خودرو را به روش آزمون و خطا بررسی می‌کردند تا به علت خرابی برسند، اما امروزه دیاگ این فرآیند را بسیار سریع‌تر و دقیق‌تر کرده است. به همین دلیل، این دستگاه به عنوان چشم و گوش تعمیرکار در سیستم‌های الکترونیکی خودرو شناخته می‌شود و بدون آن، تعمیرات مدرن خودرو عملاً غیرممکن خواهد بود.

دیاگ‌ها در انواع مختلفی وجود دارند؛ از مدل‌های ساده و دستی گرفته تا دستگاه‌های پیشرفته با نمایشگر لمسی و نرم‌افزارهای اختصاصی. برخی از آن‌ها مخصوص برندهای خاصی از خودرو هستند و برخی دیگر قابلیت پشتیبانی از چندین برند و مدل را دارند. این تنوع باعث شده که بسته به نیاز تعمیرگاه‌ها و حتی کاربران عادی، انتخاب مناسبی وجود داشته باشد. در مجموع، آشنایی کامل با دستگاه دیاگ و نحوه کارکرد آن، یک مهارت ضروری برای هر مکانیک و حتی رانندگان حرفه‌ای به شمار می‌آید.

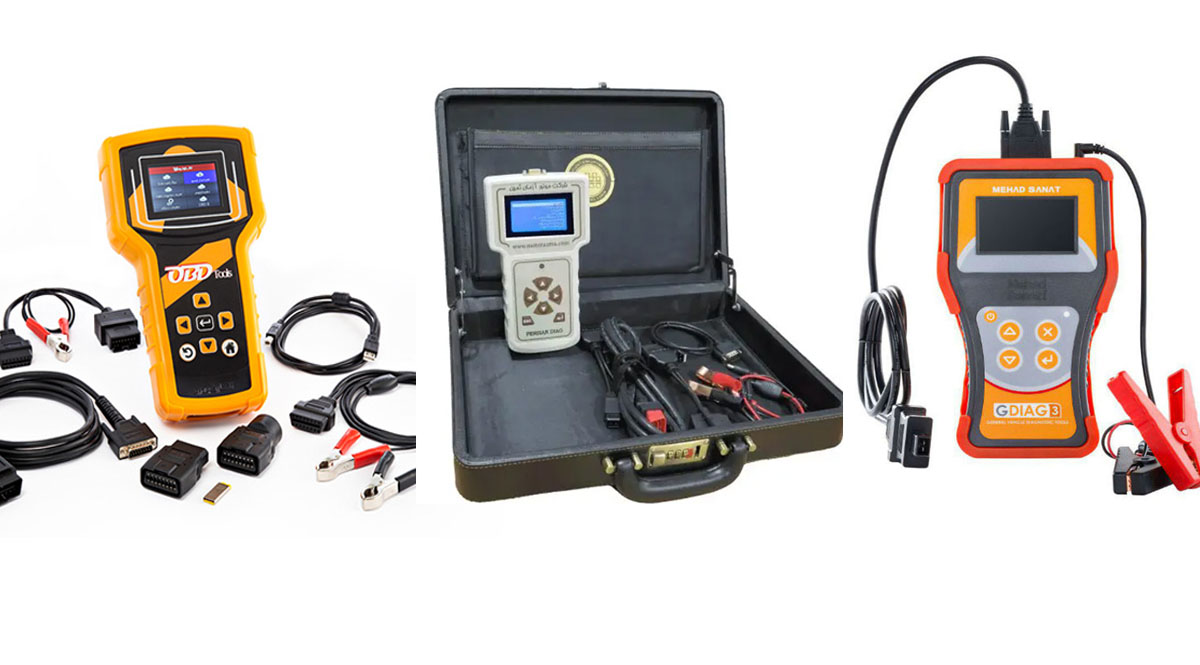

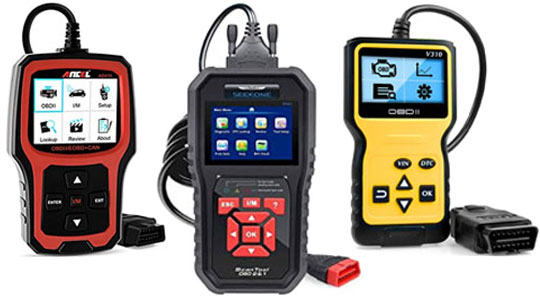

انواع دستگاه دیاگ (دستی، لپ‌تاپی، بلوتوثی و وایرلس)

دستگاه‌های دیاگ خودرو در مدل‌ها و انواع مختلفی طراحی و عرضه شده‌اند تا متناسب با نیاز کاربران و تعمیرکاران مورد استفاده قرار گیرند. هر یک از این دستگاه‌ها دارای قابلیت‌ها، مزایا و محدودیت‌های خاص خود هستند و انتخاب درست آن‌ها می‌تواند در سرعت و دقت عیب‌یابی خودرو تأثیر مستقیم داشته باشد. در ادامه به بررسی مهم‌ترین انواع دستگاه دیاگ شامل دستی، لپ‌تاپی، بلوتوثی و وایرلس می‌پردازیم.

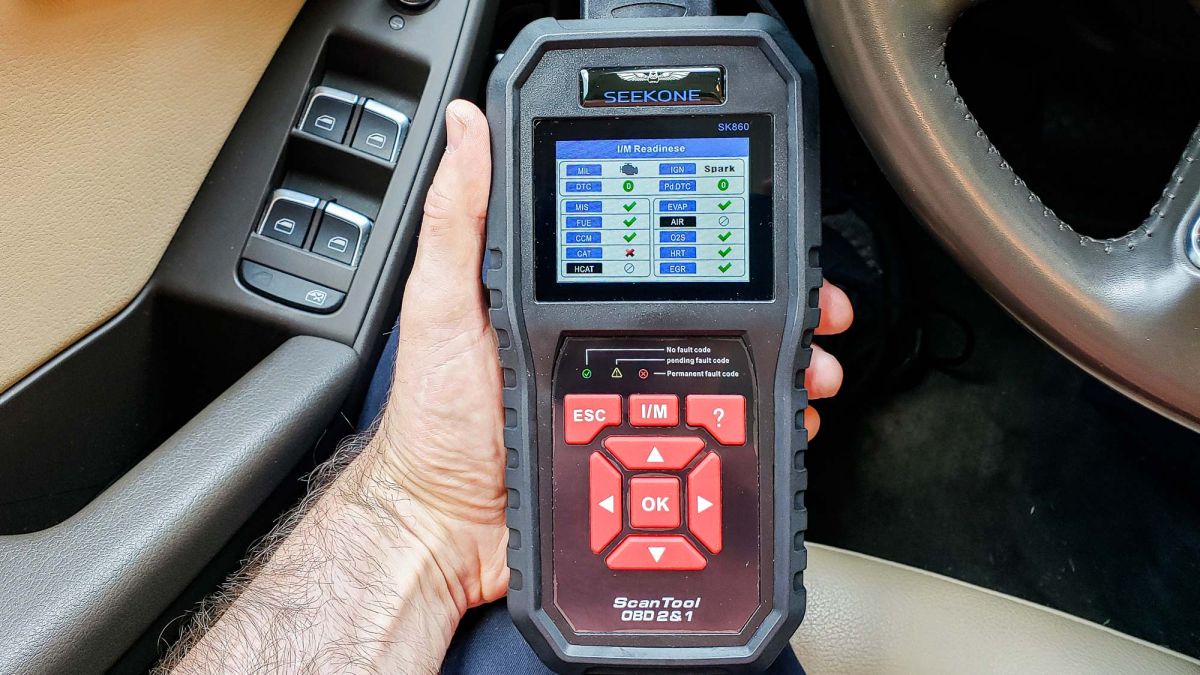

۱. دستگاه دیاگ دستی
دیاگ‌های دستی یا پرتابل، دستگاه‌هایی کوچک و قابل‌حمل هستند که دارای نمایشگر و دکمه‌های کنترلی ساده می‌باشند. این مدل‌ها معمولاً به صورت مستقیم به خودرو متصل می‌شوند و کدهای خطا را نمایش می‌دهند. اگرچه امکانات پیشرفته مانند برنامه‌ریزی ECU یا نمایش داده‌های گسترده در آن‌ها کمتر دیده می‌شود، اما به دلیل قیمت مناسب، حمل آسان و کاربرد سریع، گزینه‌ای ایده‌آل برای تعمیرکاران سیار و حتی رانندگان عادی محسوب می‌شوند.

۲. دستگاه دیاگ لپ‌تاپی
این نوع از دیاگ‌ها از طریق کابل OBD به خودرو و سپس به لپ‌تاپ متصل می‌شوند. نرم‌افزارهای تخصصی نصب‌شده بر روی لپ‌تاپ، امکان تحلیل دقیق‌تر خطاها، مشاهده نمودارهای عملکردی و حتی بروزرسانی نرم‌افزاری بخش‌های مختلف خودرو را فراهم می‌کنند. دیاگ لپ‌تاپی به دلیل توان پردازشی بالا و قابلیت ارتقاء نرم‌افزاری، بیشتر در تعمیرگاه‌های حرفه‌ای استفاده می‌شود. این نوع دستگاه برای کاربرانی که نیاز به اطلاعات جامع و دقیق دارند، بهترین گزینه به شمار می‌آید.

۳. دستگاه دیاگ بلوتوثی
دیاگ‌های بلوتوثی کوچک‌ترین و ساده‌ترین نوع دستگاه‌های عیب‌یاب هستند که به راحتی به درگاه OBD خودرو متصل شده و از طریق بلوتوث به تلفن همراه هوشمند یا تبلت وصل می‌شوند. این مدل‌ها معمولاً با اپلیکیشن‌های مخصوص کار می‌کنند و برای کاربران عادی بسیار کاربردی هستند. به کمک دیاگ بلوتوثی می‌توان خطاها را خواند و پاک کرد و برخی داده‌های لحظه‌ای را مشاهده نمود. هرچند امکانات آن‌ها نسبت به دیاگ‌های لپ‌تاپی کمتر است، اما برای استفاده شخصی گزینه‌ای مقرون‌به‌صرفه و سریع محسوب می‌شوند.

۴. دستگاه دیاگ وایرلس (Wi-Fi)
این دسته از دستگاه‌ها عملکردی مشابه مدل‌های بلوتوثی دارند اما به جای بلوتوث از شبکه وای‌فای برای اتصال به گوشی یا لپ‌تاپ استفاده می‌کنند. سرعت تبادل داده در دیاگ‌های وایرلس معمولاً بالاتر از مدل‌های بلوتوثی است و می‌توان اطلاعات بیشتری را با دقت بالاتر انتقال داد. همچنین برخی از آن‌ها قابلیت اتصال به فضای ابری و ذخیره اطلاعات خودرو را دارند که برای تحلیل‌های پیشرفته بسیار کاربردی است. این مدل‌ها بیشتر برای تعمیرکاران حرفه‌ای و افرادی که به دنبال امکانات گسترده‌تر هستند، انتخاب مناسبی خواهند بود.

در مجموع، انتخاب نوع دستگاه دیاگ به نیاز، بودجه و سطح تخصص کاربر بستگی دارد. برای رانندگان معمولی، مدل‌های دستی و بلوتوثی کافی است، اما تعمیرگاه‌ها و متخصصان حرفه‌ای بیشتر به سراغ مدل‌های لپ‌تاپی و وایرلس می‌روند تا بتوانند تحلیل جامع‌تری از عملکرد خودرو داشته باشند.





اجزای اصلی دستگاه دیاگ

دستگاه دیاگ خودرو از چند بخش اصلی تشکیل شده است که هر کدام نقش مهمی در فرآیند عیب‌یابی ایفا می‌کنند. آشنایی با این اجزا کمک می‌کند تا درک بهتری از نحوه عملکرد دستگاه داشته باشید و بتوانید هنگام خرید یا استفاده از آن، انتخابی درست‌تر داشته باشید. به طور کلی، اجزای اصلی دستگاه دیاگ شامل سخت‌افزار، کابل و کانکتور، نرم‌افزار و رابط کاربری می‌شوند.

سخت‌افزار دستگاه دیاگ در واقع همان واحد مرکزی پردازش اطلاعات است که وظیفه دارد داده‌های دریافتی از خودرو را پردازش کرده و به شکل قابل‌فهم برای کاربر نمایش دهد. در دستگاه‌های دستی این بخش به‌صورت یک نمایشگر و پردازنده داخلی تعبیه شده و در مدل‌های لپ‌تاپی یا وایرلس، سخت‌افزار کوچک‌تری وجود دارد که داده‌ها را به لپ‌تاپ یا گوشی انتقال می‌دهد. کیفیت سخت‌افزار و توان پردازش آن تأثیر مستقیمی بر سرعت و دقت عیب‌یابی دارد.

یکی از مهم‌ترین اجزای دستگاه دیاگ، کابل و کانکتور اتصال به خودرو است. این بخش امکان برقراری ارتباط میان دستگاه و ECU خودرو را فراهم می‌کند. در بیشتر خودروهای امروزی، استاندارد OBD-II استفاده می‌شود که دارای یک سوکت ۱۶ پین است. برخی خودروهای قدیمی‌تر نیز از کانکتورهای خاص خود بهره می‌برند. کیفیت کابل و کانکتور اهمیت بالایی دارد، زیرا اتصال ناپایدار می‌تواند باعث خطا در خواندن داده‌ها یا قطع ارتباط شود.

نرم‌افزار قلب تپنده دستگاه دیاگ محسوب می‌شود. این نرم‌افزارها وظیفه دارند داده‌های خام ارسال‌شده از ECU خودرو را به زبان قابل‌درک برای کاربر تبدیل کنند. نرم‌افزار دیاگ معمولاً امکاناتی مانند نمایش کدهای خطا (DTC)، پاک‌کردن خطاها، نمایش پارامترهای لحظه‌ای خودرو، و حتی برنامه‌ریزی مجدد بخش‌های الکترونیکی خودرو را ارائه می‌دهد. بروزرسانی نرم‌افزار یکی از نکات کلیدی برای پشتیبانی از مدل‌های جدید خودروهاست.

رابط کاربری بخش ظاهری و کاربردی دستگاه دیاگ است که نحوه تعامل کاربر با دستگاه را مشخص می‌کند. در دستگاه‌های دستی این رابط معمولاً شامل یک نمایشگر LCD و چند دکمه ساده است. در مدل‌های لپ‌تاپی یا موبایلی، رابط کاربری بسیار پیشرفته‌تر بوده و به‌صورت نرم‌افزار گرافیکی طراحی می‌شود که امکان مشاهده نمودارها، گزارش‌ها و حتی ذخیره‌سازی اطلاعات خودرو را فراهم می‌سازد. سادگی و کاربرپسند بودن رابط کاربری، استفاده از دستگاه دیاگ را برای افراد مبتدی و حرفه‌ای آسان‌تر می‌کند.

به طور کلی، هماهنگی بین این اجزای اصلی است که باعث می‌شود دستگاه دیاگ بتواند به‌صورت دقیق و سریع، مشکلات خودرو را شناسایی کرده و اطلاعات مفیدی در اختیار کاربر قرار دهد. هرچه کیفیت سخت‌افزار، کابل، نرم‌افزار و رابط کاربری بالاتر باشد، تجربه عیب‌یابی کامل‌تر و قابل‌اعتمادتر خواهد بود.

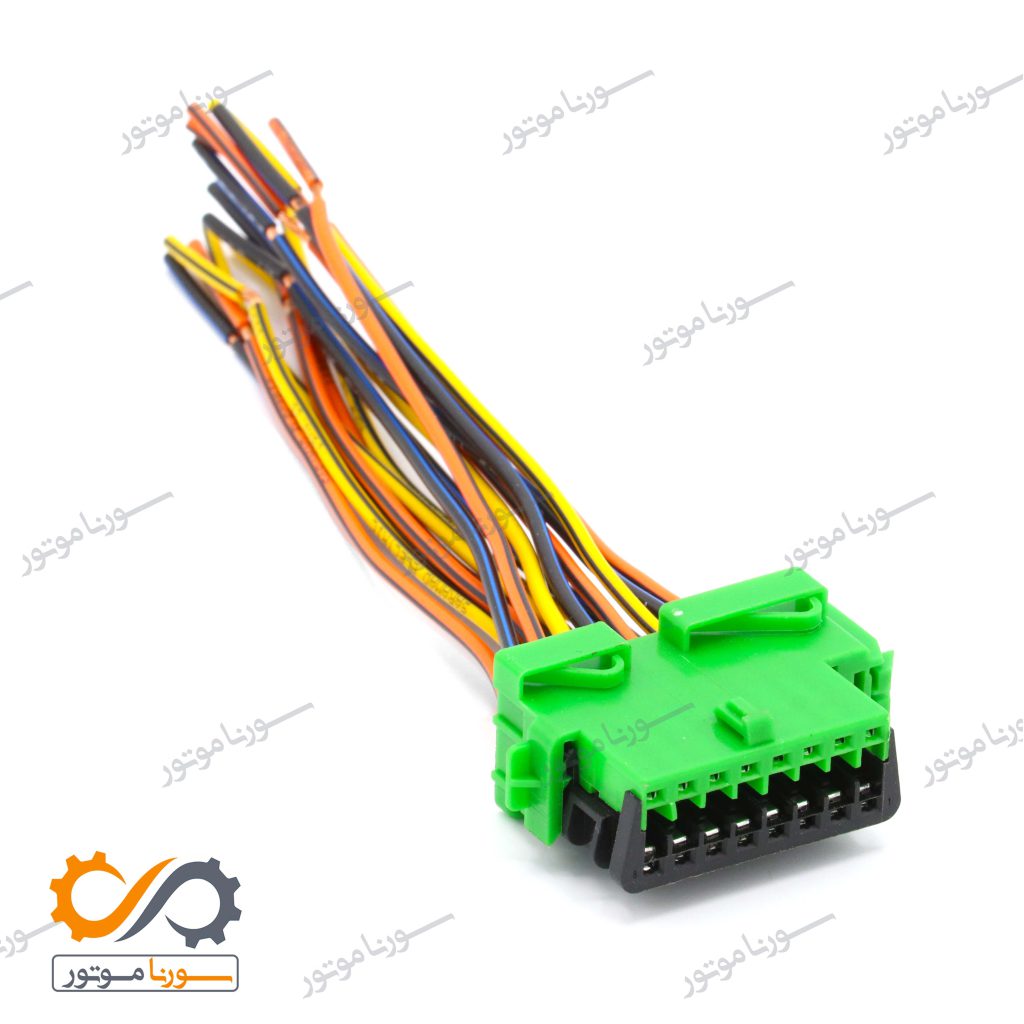

کابل و کانکتور OBD

کابل و کانکتور OBD یکی از اجزای کلیدی دستگاه دیاگ است که امکان برقراری ارتباط میان دستگاه و ECU خودرو را فراهم می‌کند. این کانکتور معمولاً استاندارد OBD-II دارد و در خودروهای مدرن با یک سوکت ۱۶ پین تعبیه شده است. کیفیت کابل و کانکتور اهمیت بالایی دارد، زیرا اتصال ناپایدار یا نامناسب می‌تواند باعث اختلال در انتقال داده‌ها، خطا در خواندن کدها یا حتی قطع کامل ارتباط شود.

کابل‌ها معمولاً از جنس باکیفیت و مقاوم ساخته می‌شوند تا در برابر کشش و خم‌شدن مداوم دوام بیاورند. برخی از دستگاه‌های پیشرفته از کابل‌های چند منظوره استفاده می‌کنند که امکان اتصال به انواع خودروها و مدل‌های مختلف را فراهم می‌آورند. همچنین، طول کابل و انعطاف‌پذیری آن بر راحتی کار کاربر تأثیر مستقیم دارد، به ویژه هنگام استفاده در خودروهایی با فضای محدود در کابین یا زیر داشبورد.

در نهایت، کانکتور باید دقیقاً با پین‌های سوکت خودرو هماهنگ باشد تا جریان داده بدون وقفه و با دقت کامل منتقل شود. کانکتورهای با کیفیت پایین می‌توانند باعث اتصالات ضعیف، نوسانات داده و اختلال در عملکرد دیاگ شوند، بنابراین توجه به جنس و طراحی کابل و کانکتور بخش مهمی از انتخاب دستگاه دیاگ است.

---

نرم‌افزار و رابط کاربری

نرم‌افزار و رابط کاربری قلب تپنده هر دستگاه دیاگ محسوب می‌شوند. نرم‌افزار وظیفه پردازش داده‌های دریافتی از ECU خودرو را دارد و آن‌ها را به شکل قابل فهم برای کاربر نمایش می‌دهد. امکاناتی مانند خواندن کدهای خطا (DTC)، پاک کردن خطاها، مشاهده پارامترهای لحظه‌ای خودرو و ذخیره گزارش عملکرد، همگی توسط نرم‌افزار مدیریت می‌شوند.

رابط کاربری، همان محیطی است که کاربر با آن تعامل مستقیم دارد. در دستگاه‌های دستی ساده، این رابط شامل دکمه‌ها و یک نمایشگر LCD است، در حالی که در دستگاه‌های پیشرفته لپ‌تاپی یا وایرلس، محیط گرافیکی و تعاملی نرم‌افزار کاربر را قادر می‌سازد نمودارها، گزارش‌ها و داده‌ها را به صورت زنده مشاهده و تحلیل کند.

به‌روزرسانی نرم‌افزار یکی از نکات کلیدی برای پشتیبانی از خودروهای جدید و مدل‌های مختلف است. نرم‌افزارهای قدیمی ممکن است قادر به شناسایی کدهای خطای جدید نباشند یا با برخی ECUها سازگار نباشند. یک رابط کاربری ساده و کاربرپسند باعث می‌شود حتی افراد مبتدی بتوانند به راحتی از دستگاه دیاگ استفاده کنند و تحلیل دقیقی از وضعیت خودرو داشته باشند.

---

منبع تغذیه و نمایشگر

منبع تغذیه دستگاه دیاگ معمولاً از طریق باتری خودرو تأمین می‌شود و در برخی مدل‌ها منبع تغذیه داخلی یا آداپتور دارد. تأمین برق پایدار برای پردازنده و نمایشگر دستگاه اهمیت بالایی دارد، زیرا نوسانات ولتاژ می‌تواند باعث قطع ارتباط یا خطا در پردازش داده‌ها شود.

نمایشگر دستگاه دیاگ اطلاعات پردازش‌شده را به کاربر نشان می‌دهد. در مدل‌های ساده، نمایشگر LCD کوچک کافی است، اما در دستگاه‌های پیشرفته لپ‌تاپی یا موبایلی، نمایشگرهای بزرگ‌تر و رنگی با قابلیت نمایش نمودارها و گراف‌های تعاملی، تجربه کاربری بهتری ایجاد می‌کنند.

کیفیت نمایشگر بر دقت خواندن داده‌ها و راحتی کاربر تأثیر دارد. نور پس‌زمینه مناسب، وضوح تصویر و قابلیت نمایش همزمان چند پارامتر از جمله ویژگی‌های مهم در انتخاب دستگاه دیاگ هستند. ترکیب منبع تغذیه پایدار و نمایشگر با کیفیت، عملکرد مطمئن و دقیق دستگاه را تضمین می‌کند.





تفاوت دیاگ عمومی و تخصصی

دستگاه دیاگ عمومی، به‌طور معمول قابلیت اتصال به طیف گسترده‌ای از خودروها و برندها را دارد و برای استفاده در تعمیرگاه‌های عمومی و کارگاه‌های خدمات خودرو مناسب است. این نوع دیاگ قادر است کدهای خطای پایه را بخواند، پارامترهای استاندارد موتور و سیستم‌های اصلی خودرو را نمایش دهد و برخی عملیات اولیه مانند پاک کردن خطاها را انجام دهد. از مزایای دیاگ عمومی می‌توان به انعطاف‌پذیری بالا، قیمت مناسب و سهولت در استفاده اشاره کرد.

در مقابل، دیاگ تخصصی برای یک برند یا مدل خاص خودرو طراحی شده است و امکانات پیشرفته‌تری ارائه می‌دهد. این دستگاه‌ها می‌توانند کدهای خطای تخصصی مربوط به سیستم‌های ایمنی، گیربکس، سیستم‌های الکترونیکی پیچیده و حتی ECUهای پیشرفته را شناسایی و تحلیل کنند. همچنین، دیاگ تخصصی امکان برنامه‌ریزی مجدد، کالیبراسیون سنسورها و انجام عملیات پیشرفته مانند ریست سیستم‌های الکترونیکی را فراهم می‌آورد.

یکی دیگر از تفاوت‌های مهم بین دیاگ عمومی و تخصصی، نرم‌افزار و رابط کاربری آن‌ها است. دیاگ تخصصی معمولاً نرم‌افزارهای اختصاصی با بروزرسانی‌های منظم ارائه می‌دهد تا از هماهنگی کامل با مدل‌های جدید خودرو اطمینان حاصل شود، در حالی که دیاگ عمومی ممکن است تنها پشتیبانی پایه و محدود از خودروهای مختلف داشته باشد.

با توجه به نیاز تعمیرکار یا مالک خودرو، انتخاب بین دیاگ عمومی و تخصصی اهمیت دارد. اگر هدف استفاده در تعمیرگاه چندبرندی و انجام امور پایه‌ای است، دیاگ عمومی کفایت می‌کند، اما برای تعمیرگاه‌های برندمحور و انجام خدمات تخصصی و برنامه‌ریزی ECU، دستگاه دیاگ تخصصی انتخاب مناسب‌تری است.





آموزش گام به گام کار با دستگاه دیاگ خودرو

قبل از شروع کار با دستگاه دیاگ، مهم است بدانید این ابزار ابزاری حیاتی برای شناسایی دقیق مشکلات خودرو است. دیاگ خودرو امکان خواندن خطاهای ECU، بررسی پارامترهای زنده و تست عملکرد قطعات را فراهم می‌کند. با استفاده صحیح از دیاگ می‌توانید از حدس و خطا در تعمیرات جلوگیری کرده و هزینه‌های نگهداری خودرو را کاهش دهید.

در این بخش، یک راهنمای عملی و گام به گام برای استفاده از دیاگ خودرو ارائه می‌کنیم. این آموزش شامل جزئیات اتصال، خواندن و پاک کردن کدها، بررسی پارامترهای زنده و تست قطعات است تا شما به صورت عملی بتوانید خودرو را تحلیل و مشکلات آن را رفع کنید.

---

مرحله اول: اتصال دستگاه به خودرو

1. یافتن کانکتور OBD: این کانکتور معمولاً در زیر داشبورد سمت راننده قرار دارد. در برخی خودروها نزدیک پای چپ راننده یا پشت پوشش پلاستیکی است.
2. اتصال کابل: کابل دیاگ را به کانکتور متصل کنید. اطمینان حاصل کنید که اتصال محکم و بدون اختلال است.
3. بررسی منبع تغذیه: برخی دستگاه‌ها برق لازم را از OBD می‌گیرند و برخی نیاز به منبع تغذیه جداگانه دارند. بررسی کنید که دستگاه روشن شود.
4. آماده‌سازی خودرو: موتور خودرو را خاموش نگه دارید و کلید را در وضعیت روشن (ON) قرار دهید تا ECU آماده برقراری ارتباط شود.

---

مرحله دوم: روشن کردن دستگاه و انتخاب نوع خودرو

1. روشن کردن دستگاه: دکمه پاور دیاگ را فشار دهید و منتظر بارگذاری نرم‌افزار شوید.
2. انتخاب خودرو: برند، مدل و سال تولید خودرو را از منوی دستگاه انتخاب کنید. برخی دستگاه‌های پیشرفته به صورت خودکار نوع خودرو و ECU را شناسایی می‌کنند.
3. تنظیم پروتکل ارتباطی: دستگاه پروتکل مناسب برای ارتباط با ECU را انتخاب می‌کند تا داده‌ها صحیح خوانده شوند.
4. آمادگی برای اسکن: پس از انتخاب خودرو و پروتکل، دستگاه آماده خواندن کدهای خطا و تحلیل پارامترها است.

---

مرحله سوم: خواندن کدهای خطا (DTC Codes)

1. شروع اسکن: گزینه “Read Codes” یا “Scan” را انتخاب کنید تا دستگاه کدهای DTC را از ECU دریافت کند.
2. خواندن و یادداشت کدها: هر کد خطا شامل توضیح کوتاه است که نشان می‌دهد مشکل در کدام بخش خودرو وجود دارد (مثلاً سنسور اکسیژن، سیستم سوخت، ترمز ABS).
3. بررسی شدت و تعداد رخداد: برخی دستگاه‌ها تعداد دفعات رخداد خطا و شدت آن را نشان می‌دهند.
4. گرفتن گزارش: در دستگاه‌های پیشرفته امکان ذخیره و چاپ گزارش خطاها وجود دارد.

---

مرحله چهارم: پاک کردن خطاها

1. اطمینان از رفع مشکل: قبل از پاک کردن خطا، مطمئن شوید قطعات مشکل‌دار تعمیر یا تعویض شده‌اند.
2. انتخاب گزینه پاک کردن خطاها: در منوی دیاگ، گزینه “Clear Codes” یا “Erase Codes” را انتخاب کنید.
3. تأیید عملیات: برخی دستگاه‌ها از شما می‌خواهند پاک کردن را تأیید کنید؛ سپس خطاها از ECU حذف می‌شوند.
4. بررسی چراغ هشدار: پس از پاک کردن، چراغ‌های هشدار روی داشبورد باید خاموش شوند.

---

مرحله پنجم: بررسی پارامترهای زنده (Live Data)

1. فعال کردن Live Data: گزینه “Live Data” یا “Data Stream” را انتخاب کنید.
2. مشاهده داده‌ها: پارامترهای مهم مانند دور موتور، ولتاژ باتری، دمای موتور، فشار روغن و سرعت خودرو نمایش داده می‌شوند.
3. تحلیل روند عملکرد: نمودارها و مقادیر لحظه‌ای را بررسی کنید تا ایرادات جزئی قبل از بروز مشکل بزرگ شناسایی شوند.
4. ثبت داده‌ها: می‌توانید داده‌ها را ذخیره کرده و برای مقایسه بعدی یا ارائه به تعمیرکار استفاده کنید.

---

مرحله ششم: تست عملکرد قطعات مختلف با دیاگ

1. انتخاب تست قطعات: منوی “Actuator Test” یا “Component Test” را باز کنید.
2. فعال‌سازی قطعات: برای مثال فن رادیاتور، پمپ بنزین، انژکتورها یا سنسورها را فعال کنید و عملکردشان را بررسی کنید.
3. نظارت بر پاسخ قطعات: دستگاه نشان می‌دهد آیا قطعات به درستی کار می‌کنند یا نیاز به تعمیر دارند.
4. مستندسازی نتایج: نتایج تست عملکرد را ذخیره کرده و در گزارش تعمیرات استفاده کنید.

این مراحل عملی به شما امکان می‌دهد دستگاه دیاگ را به صورت حرفه‌ای و گام به گام برای تشخیص و رفع مشکلات خودرو استفاده کنید و با اطمینان تصمیمات تعمیراتی بگیرید.





بررسی انواع کدهای خطا در دیاگ خودرو

درک انواع کدهای خطا در دیاگ خودرو، یکی از مهم‌ترین مهارت‌ها برای تشخیص و رفع مشکلات خودرو است. هر کد خطا نشان‌دهنده بخشی از سیستم خودرو است که نیاز به بررسی دارد و می‌تواند از موتور و گیربکس تا سیستم‌های بدنه و شبکه‌های الکترونیکی را شامل شود. یادگیری دسته‌بندی این کدها به شما کمک می‌کند تا سریع‌تر علت مشکل را شناسایی کرده و اقدامات لازم را انجام دهید.

---

دسته‌بندی کدهای خطا (P, B, C, U Codes)

کدهای دیاگ به طور کلی به چهار دسته اصلی تقسیم می‌شوند که هرکدام مربوط به بخش مشخصی از خودرو هستند. دسته‌بندی استاندارد این کدها شامل P، B، C و U است. این دسته‌بندی کمک می‌کند تا مکان دقیق مشکل و نوع سیستم درگیر مشخص شود و فرآیند عیب‌یابی دقیق‌تر انجام شود.

---

کدهای P (Powertrain – موتور و گیربکس)

کدهای P مربوط به سیستم‌های قدرت خودرو، شامل موتور، گیربکس و سیستم‌های مرتبط با انتقال نیرو هستند. این کدها معمولاً مشکلاتی مانند سنسورهای موتور، احتراق، سوخت‌رسانی و عملکرد گیربکس را نشان می‌دهند. تشخیص به موقع این خطاها باعث جلوگیری از آسیب جدی به موتور و کاهش مصرف سوخت می‌شود.

---

کدهای B (Body – بدنه و تجهیزات الکتریکی)

کدهای B به بخش‌های بدنه و تجهیزات الکتریکی خودرو مربوط هستند. این دسته شامل ایرادات چراغ‌ها، سیستم‌های تهویه، قفل مرکزی، شیشه‌ها و سایر تجهیزات برقی است. بررسی و رفع این کدها باعث افزایش ایمنی و راحتی راننده و سرنشینان می‌شود.

---

کدهای C (Chassis – شاسی و سیستم‌های تعلیق و ترمز)

کدهای C مرتبط با شاسی، سیستم‌های تعلیق و ترمز خودرو هستند. این کدها می‌توانند مشکلات سیستم ABS، ایربگ، تعلیق و فرمان را نشان دهند. توجه به این کدها برای ایمنی خودرو حیاتی است و می‌تواند از بروز تصادفات و آسیب به قطعات مکانیکی جلوگیری کند.

---

کدهای U (Network – شبکه و ارتباطات بین ECUها)

کدهای U مربوط به شبکه‌های الکترونیکی و ارتباطات بین ECUهای مختلف خودرو هستند. این خطاها نشان‌دهنده اختلال در سیستم‌های ارتباطی و کنترل ECUها هستند و معمولاً بر عملکرد کل خودرو اثر می‌گذارند. تشخیص سریع این کدها به تعمیرکار اجازه می‌دهد تا مشکل شبکه‌ای را قبل از بروز اختلال جدی رفع کند.





نحوه تفسیر کدهای خطا در دیاگ خودرو

تفسیر صحیح کدهای خطا، مرحله حیاتی در استفاده از دستگاه دیاگ است که به شما امکان می‌دهد علت دقیق مشکل خودرو را شناسایی کنید. هر کد خطا شامل یک حرف و چند رقم است که بخش مربوط به خودرو و نوع ایراد را مشخص می‌کند. برای مثال، کدهای P0XXX مربوط به سیستم‌های موتور و گیربکس استاندارد هستند و رقم‌های بعدی مشکل مشخص را نشان می‌دهند.

در تفسیر کدها، ابتدا باید دسته‌بندی کلی (P، B، C، U) را بررسی کنید تا بدانید کدام بخش خودرو درگیر است. سپس با استفاده از دفترچه دیاگ یا نرم‌افزار مرجع، معنای دقیق رقم‌ها را پیدا می‌کنید. این کار به شما کمک می‌کند تا بدون آزمون و خطا، مشکل را سریع‌تر شناسایی کنید.

همچنین در تفسیر کدها باید به تکرار و شرایط بروز خطا توجه داشته باشید. بعضی کدها ممکن است به صورت گذرا ظاهر شوند و نیاز به بررسی مداوم داشته باشند، در حالی که برخی دیگر نشان‌دهنده خرابی قطعات حیاتی هستند و باید فوراً اقدام شود.

در نهایت، ترکیب تفسیر کدها با بررسی پارامترهای زنده (Live Data) و آزمایش عملکرد قطعات، یک دید جامع از وضعیت خودرو ارائه می‌دهد. این روش به تعمیرکاران و مالکان خودرو کمک می‌کند تا مشکلات را دقیق و به‌صرفه رفع کنند و از بروز آسیب‌های بزرگ‌تر جلوگیری شود.

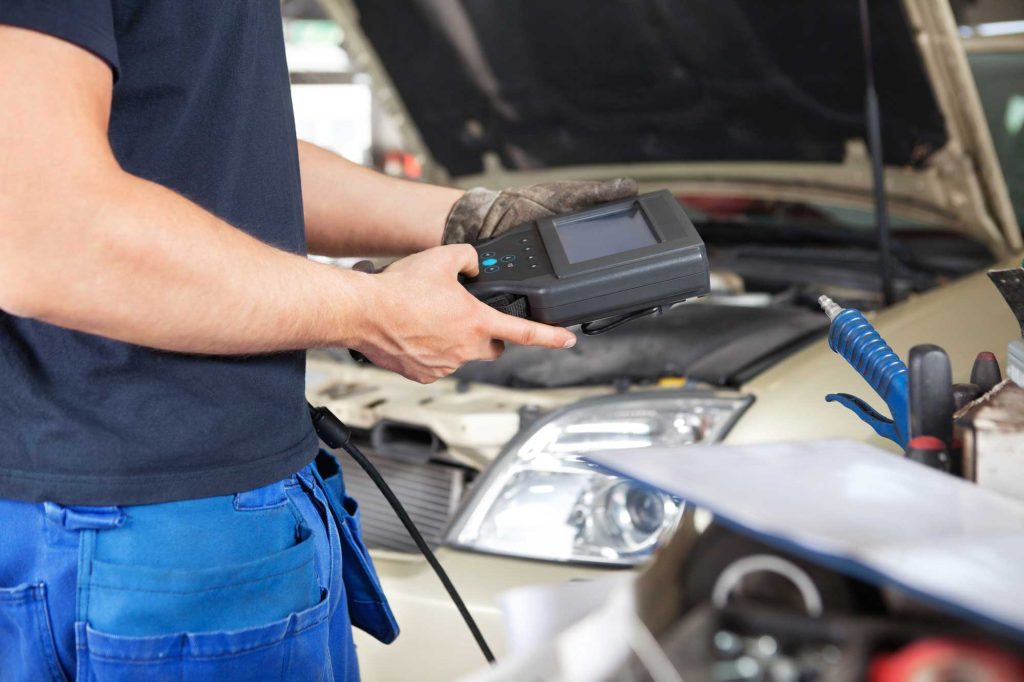

آموزش رفع خطاهای رایج با دیاگ

رفع خطاهای رایج خودرو با استفاده از دیاگ، یکی از مهم‌ترین مهارت‌هایی است که تعمیرکاران و مالکان خودرو باید به آن مسلط باشند. با استفاده از دیاگ می‌توان به سرعت و با دقت بالا، مشکلات موجود در سیستم‌های مختلف خودرو را شناسایی و اقدامات لازم برای تعمیر یا تعویض قطعات را انجام داد. این فرآیند باعث کاهش هزینه‌ها، جلوگیری از آسیب‌های ثانویه به خودرو و افزایش ایمنی رانندگی می‌شود.

در این بخش، به بررسی رایج‌ترین خطاهای خودرو پرداخته و روش‌های عملی رفع آن‌ها با دیاگ را آموزش می‌دهیم. این آموزش شامل بررسی کدهای خطا، تحلیل پارامترهای زنده، و راهکارهای عملی برای هر سیستم از جمله موتور، جرقه‌زنی، ترمز، ایربگ و گیربکس است. پس از مطالعه این بخش، شما قادر خواهید بود هر خطای رایج را شناسایی کرده و با اطمینان اقدام به رفع آن کنید.

توجه به جزئیات در فرآیند رفع خطا بسیار مهم است، زیرا بسیاری از مشکلات ممکن است ناشی از چند عامل همزمان باشند. استفاده صحیح از دیاگ، همراه با رعایت نکات ایمنی و استانداردهای خودرو، تضمین‌کننده رفع کامل خطا و بازگشت عملکرد طبیعی سیستم‌ها خواهد بود.

در ادامه، هر یک از سیستم‌های مهم خودرو و خطاهای مرتبط با آن‌ها بررسی شده و راهنمای عملی رفع آن‌ها ارائه می‌شود تا یک آموزش جامع و کاربردی برای استفاده روزمره و تعمیر حرفه‌ای خودرو در اختیار شما قرار گیرد.





خطاهای مربوط به سنسور اکسیژن و سوخت‌رسانی

خطاهای سنسور اکسیژن (O2) و سیستم سوخت‌رسانی از رایج‌ترین ایراداتی هستند که با دیاگ شناسایی می‌شوند. این کدها معمولاً نشان‌دهنده اختلال در نسبت هوا به سوخت، خرابی سنسور اکسیژن، یا مشکلات انژکتورها هستند. برای رفع این خطاها ابتدا باید سلامت سیم‌کشی و کانکتورهای سنسور بررسی شود، سپس عملکرد سنسور با دستگاه دیاگ و تست ولتاژ مورد سنجش قرار گیرد.

در صورتی که سنسور اکسیژن خراب باشد، بهترین راه تعویض آن با قطعه اصل و استاندارد است. پس از نصب سنسور جدید، لازم است ECU خودرو با دیاگ ریست شود تا کد خطا پاک شده و عملکرد سیستم سوخت‌رسانی بهینه شود.

همچنین مشکلات مربوط به فشار سوخت یا انسداد انژکتورها نیز می‌تواند باعث ایجاد کد خطا شود. در این شرایط بررسی مسیر سوخت، فشار پمپ و تمیزی انژکتورها، مرحله بعدی رفع مشکل است.

رصد پارامترهای زنده (Live Data) در دیاگ به شما امکان می‌دهد عملکرد سنسورها و انژکتورها را در زمان واقعی ببینید و مطمئن شوید که پس از رفع خطا، خودرو به حالت عادی بازگشته است.

---

خطاهای سیستم جرقه‌زنی و شمع‌ها

خطاهای مرتبط با سیستم جرقه‌زنی معمولاً شامل ایراد در شمع‌ها، کویل‌ها یا سیم‌کشی آنها می‌شود. این کدها می‌توانند باعث ریپ زدن موتور، کاهش شتاب و افزایش مصرف سوخت شوند. بررسی اولیه با دیاگ مشخص می‌کند کدام سیلندر دچار اختلال است و آیا مشکل از شمع یا کویل است.

پس از شناسایی قطعه معیوب، تعویض یا تمیز کردن آن انجام می‌شود. استفاده از شمع و کویل با کیفیت بالا، نقش مهمی در طول عمر سیستم جرقه‌زنی و کاهش بروز خطا دارد.

در برخی خودروها، ECU قادر به تشخیص کویل‌های معیوب است و خطای مشخصی ثبت می‌کند. این ویژگی باعث می‌شود زمان تعمیر کاهش یابد و از تعویض بی‌مورد قطعات جلوگیری شود.

کنترل پارامترهای زنده دیاگ، مانند ولتاژ جرقه و زمان‌بندی، به اطمینان از عملکرد درست سیستم جرقه‌زنی پس از تعمیر کمک می‌کند.

---

خطاهای سیستم ABS و ترمزها

سیستم ABS یکی از اجزای حیاتی ایمنی خودرو است و خطاهای آن معمولاً با روشن شدن چراغ ABS روی داشبورد همراه است. دیاگ قادر است کد خطاهای سنسور سرعت چرخ، واحد کنترل ABS و سیم‌کشی را شناسایی کند.

رفع این خطاها معمولاً شامل تمیز کردن یا تعویض سنسورهای سرعت چرخ، بررسی کانکتورها و سیم‌کشی، یا تعویض فیوز و واحد کنترل ABS است. هر گونه خرابی در سیستم ABS می‌تواند عملکرد ترمز را تحت تأثیر قرار دهد و ایمنی سرنشینان را تهدید کند.

پس از رفع مشکل، با استفاده از دیاگ، سیستم ABS باید کالیبره و ریست شود تا عملکرد بهینه بازگردد. این مرحله از اهمیت بالایی برخوردار است زیرا هر گونه عدم هماهنگی می‌تواند باعث خطاهای مجدد شود.

---

خطاهای ایربگ و سیستم ایمنی

خطاهای ایربگ و سیستم‌های ایمنی خودرو نیز از طریق دیاگ قابل تشخیص هستند. این کدها نشان‌دهنده اختلال در سنسورها، اتصال کوتاه سیم‌کشی یا نقص واحد کنترل ایربگ است.

برای رفع این خطاها ابتدا باید سنسورهای ایربگ، کابل‌ها و کانکتورها بررسی شوند. در صورت لزوم قطعات معیوب تعویض و سیستم با دستگاه دیاگ ریست می‌شود.

توجه به این خطاها بسیار حیاتی است زیرا عدم رفع به موقع آن می‌تواند در هنگام تصادف، عملکرد ایربگ را مختل کرده و ایمنی سرنشینان را به خطر بیندازد.

---

خطاهای گیربکس اتوماتیک

گیربکس اتوماتیک دارای سنسورها و واحد کنترل پیچیده‌ای است که خطاهای آن با دیاگ قابل شناسایی هستند. این خطاها معمولاً شامل اختلال در فشار روغن گیربکس، سنسور موقعیت دنده و کلاچ‌ها هستند.

رفع خطاها شامل بررسی سنسورها، سطح و کیفیت روغن گیربکس و عملکرد واحد کنترل است. در بسیاری موارد، ریست ECU یا برنامه‌ریزی مجدد نرم‌افزار گیربکس با دیاگ لازم است تا مشکل برطرف شود.

با استفاده از دیاگ و مشاهده پارامترهای زنده گیربکس، می‌توان عملکرد دقیق دنده‌ها، تغییرات فشار و زمان‌بندی را بررسی کرد و از بروز مشکلات بعدی جلوگیری نمود.





نکات مهم در استفاده از دیاگ خودرو

استفاده از دستگاه دیاگ خودرو نیازمند رعایت چندین نکته کلیدی است تا هم ایمنی خودرو تضمین شود و هم دقت تشخیص خطاها بالا باشد. اولین نکته مهم، اتصال صحیح دستگاه به پورت OBD خودرو و اطمینان از سالم بودن کابل‌ها و کانکتورهاست. اتصال نادرست ممکن است باعث اختلال در خواندن داده‌ها یا حتی آسیب به ECU شود.

نکته دوم، انتخاب نوع دیاگ متناسب با خودرو است. برخی خودروها نیازمند دیاگ تخصصی برند هستند و استفاده از دیاگ عمومی ممکن است برخی کدها یا پارامترها را نشان ندهد. بنابراین پیش از خرید یا استفاده، مطمئن شوید که دستگاه با مدل و سال تولید خودرو شما سازگار است.

نکته سوم، رعایت نکات ایمنی هنگام کار با سیستم‌های الکتریکی خودرو است. هنگام اتصال یا جدا کردن دستگاه، موتور باید خاموش باشد و در صورت نیاز به بررسی پارامترهای زنده، توصیه می‌شود خودرو روی دنده خلاص و در حالت پارک باشد. رعایت این نکات خطر آسیب دیدن سیستم‌ها یا بروز حوادث را کاهش می‌دهد.

در نهایت، همیشه به‌روزرسانی نرم‌افزار دیاگ را جدی بگیرید. تولیدکنندگان دیاگ، به‌صورت دوره‌ای نسخه‌های جدید ارائه می‌دهند که شامل پایگاه داده جدید کدهای خطا و بهبود عملکرد دستگاه است. استفاده از نسخه قدیمی ممکن است منجر به خواندن ناقص یا اشتباه کدهای خطا شود. با رعایت این نکات، استفاده از دیاگ خودرو هم ایمن و هم موثر خواهد بود.





خطاهایی که با دیاگ قابل رفع نیستند

دستگاه دیاگ ابزار قدرتمندی برای شناسایی و رفع بسیاری از مشکلات الکترونیکی و مکانیکی خودرو است، اما همه خطاها با آن قابل حل نیستند. برخی از مشکلات ساختاری یا مکانیکی خودرو که ریشه در قطعات فیزیکی دارند، تنها با تعویض یا تعمیر قطعه برطرف می‌شوند و دیاگ نمی‌تواند آن‌ها را مستقیم رفع کند.

برای مثال، ساییدگی یا شکستگی مکانیکی قطعات موتور، ترک خوردگی در شیلنگ‌ها و لوله‌های سوخت یا خنک‌کننده، و خرابی مکانیکی ترمزها و سیستم تعلیق، جزو مشکلاتی هستند که دیاگ تنها می‌تواند آن‌ها را تشخیص دهد اما رفع نمی‌کند. در این موارد، دیاگ نقش هشداردهنده و راهنما را ایفا می‌کند تا مکان دقیق مشکل مشخص شود.

همچنین، برخی خطاهای مربوط به ECU که ناشی از اختلالات نرم‌افزاری یا آسیب فیزیکی برد هستند، ممکن است با ریست یا پاک‌سازی خطا حل نشوند و نیازمند تعمیر تخصصی یا تعویض ECU باشند. بنابراین کاربر باید تفاوت بین خطاهای قابل رفع با دیاگ و مشکلاتی که نیازمند مداخله فیزیکی هستند را بداند.

در نهایت، دیاگ نمی‌تواند مشکلات ناشی از سوخت بی‌کیفیت یا نگهداری نامناسب خودرو را مستقیماً رفع کند. استفاده صحیح از دیاگ همراه با تعمیر و نگهداری دوره‌ای خودرو، بهترین روش برای حفظ سلامت سیستم‌ها و جلوگیری از خرابی‌های جدی است.





اشتباهات رایج در کار با دیاگ

استفاده از دیاگ خودرو اگرچه ساده به نظر می‌رسد، اما نیازمند دقت و رعایت اصول خاصی است تا از بروز خطاهای بیشتر جلوگیری شود. یکی از اشتباهات رایج، پاک کردن خطاها بدون بررسی دقیق علت آن‌هاست. بسیاری از کاربران پس از مشاهده چراغ هشدار، صرفاً خطا را پاک می‌کنند و تصور می‌کنند مشکل حل شده است، در حالی که ریشه مشکل همچنان وجود دارد و می‌تواند منجر به خرابی شدیدتر شود.

اشتباه رایج دیگر، استفاده از دیاگ نامتناسب با نوع خودرو یا نرم‌افزارهای غیرمعتبر است. برخی کاربران دستگاه‌های عمومی یا نسخه‌های تقلبی نرم‌افزار را به کار می‌برند که ممکن است کدها را اشتباه تفسیر کرده یا حتی اطلاعات ECU را مختل کنند. استفاده از دستگاه و نرم‌افزار معتبر، مانند نمونه‌های توصیه‌شده توسط سورنا موتور، این مشکل را به حداقل می‌رساند.

عدم رعایت نکات ایمنی هنگام اتصال دیاگ نیز مشکل دیگری است. بسیاری از کاربران بدون خاموش کردن کامل سیستم‌ها یا عدم رعایت اتصال صحیح کابل‌ها، باعث ایجاد اتصال کوتاه یا آسیب به ECU می‌شوند. همیشه قبل از شروع کار، دستورالعمل ایمنی دستگاه و خودرو را مطالعه و رعایت کنید.

در نهایت، تکیه صرف بر دیاگ بدون دانش فنی کافی و عدم مشورت با تکنسین متخصص، می‌تواند منجر به تشخیص اشتباه و اقدامات نادرست شود. ترکیب استفاده درست از دیاگ، دانش فنی و بررسی عملی قطعات، بهترین روش برای عیب‌یابی دقیق و جلوگیری از هزینه‌های اضافی است.







نگهداری و به‌روزرسانی دستگاه دیاگ

برای حفظ کارایی و دقت دستگاه دیاگ، نگهداری صحیح آن اهمیت زیادی دارد. اولین نکته، جلوگیری از ضربه و افتادن دستگاه است. دیاگ‌ها شامل قطعات حساس الکترونیکی و نمایشگر هستند و هر ضربه یا فشار زیاد می‌تواند منجر به خرابی یا کاهش دقت دستگاه شود. بنابراین همیشه دستگاه را در محل ایمن و دور از دسترس کودکان و محیط‌های مرطوب نگهداری کنید.

تمیز کردن دوره‌ای دستگاه و کانکتورها نیز از اقدامات ضروری است. گرد و غبار، رطوبت یا آلودگی روی کابل‌ها و کانکتورها می‌تواند باعث ایجاد اختلال در انتقال داده‌ها شود. استفاده از دستمال خشک و نرم برای پاک کردن بدنه و کانکتورها و عدم استفاده از مواد شوینده قوی، طول عمر دستگاه را افزایش می‌دهد.

به‌روزرسانی نرم‌افزار دیاگ یکی دیگر از عوامل کلیدی در حفظ دقت عملکرد است. خودروهای جدید با به‌روزرسانی‌های مکرر ECU عرضه می‌شوند و نسخه‌های قدیمی نرم‌افزار ممکن است قادر به خواندن یا تفسیر صحیح کدهای خطا نباشند. بنابراین همیشه نسخه نرم‌افزاری دستگاه را با جدیدترین بروزرسانی‌ها همگام کنید تا بتوانید دقیق‌ترین تشخیص‌ها را داشته باشید.

در نهایت، ذخیره و بکاپ‌گیری داده‌های خودروها و پروژه‌های انجام‌شده، به شما کمک می‌کند تا در صورت نیاز، سوابق تعمیر و خطاهای قبلی را بررسی کرده و تحلیل‌های دقیق‌تری ارائه دهید. نگهداری منظم، تمیزکاری و به‌روزرسانی نرم‌افزار، ترکیبی است که طول عمر دستگاه و کیفیت عیب‌یابی را تضمین می‌کند.







سوالات متداول درباره دستگاه دیاگ خودرو

1. دیاگ خودرو چیست و چه کاربردی دارد؟
دیاگ (Diagnostic Tool) دستگاهی است که با اتصال به ECU خودرو، خطاها و پارامترهای عملکرد سیستم‌های مختلف خودرو را شناسایی و نمایش می‌دهد. این ابزار به مکانیک‌ها و دارندگان خودرو کمک می‌کند تا مشکلات موتور، گیربکس، ABS، ایربگ و دیگر سیستم‌ها را به‌سرعت تشخیص دهند.

2. آیا همه خودروها با یک نوع دیاگ قابل عیب‌یابی هستند؟
خیر. خودروها بسته به سال ساخت، برند و مدل، پروتکل‌های مختلف OBD-I و OBD-II دارند. بنابراین بعضی دیاگ‌ها عمومی هستند و بعضی تخصصی و مختص برند خاص.

3. تفاوت دیاگ دستی و دیاگ لپ‌تاپی در چیست؟
دیاگ دستی معمولاً دارای نمایشگر داخلی و منوی ساده است و برای تشخیص اولیه مناسب است. دیاگ لپ‌تاپی یا نرم‌افزاری توانایی تحلیل عمیق‌تر، نمایش پارامترهای زنده و ثبت داده‌ها را دارد.

4. دیاگ بلوتوثی و وایرلس چگونه به خودرو متصل می‌شود؟
این نوع دیاگ‌ها از طریق بلوتوث یا وای‌فای به گوشی یا لپ‌تاپ متصل می‌شوند و با استفاده از نرم‌افزارهای مخصوص، امکان خواندن کدها و مشاهده پارامترها را فراهم می‌کنند.

5. آیا دستگاه دیاگ نیاز به برق خارجی دارد یا از خودرو تغذیه می‌شود؟
بیشتر دستگاه‌های دیاگ از پورت OBD خودرو تغذیه می‌شوند، اما برخی مدل‌ها برای استفاده طولانی یا قابلیت‌های بیشتر به برق خارجی نیاز دارند.

6. کدهای خطای P، B، C و U چه معنایی دارند؟

• P: Powertrain – موتور و گیربکس
• B: Body – بدنه و تجهیزات الکتریکی
• C: Chassis – شاسی و سیستم‌های تعلیق و ترمز
• U: Network – شبکه و ارتباط بین ECU‌ها

7. آیا همه خطاهای خودرو با دیاگ قابل رفع هستند؟
خیر. دیاگ خطاهای نرم‌افزاری و سنسورها را نمایش می‌دهد، اما خرابی مکانیکی یا قطعات فیزیکی نیاز به تعمیر یا تعویض دارد.

8. چطور می‌توان خطاهای سنسور اکسیژن را با دیاگ تشخیص داد؟
با اتصال دستگاه و خواندن کدهای P0130 تا P0167، میزان ولتاژ و پاسخ سنسور بررسی می‌شود و خرابی یا تأخیر در عملکرد مشخص می‌گردد.

9. آیا دیاگ می‌تواند عمر قطعات خودرو را تخمین بزند؟
به‌صورت مستقیم خیر، اما با بررسی پارامترهای زنده و وضعیت سنسورها می‌توان حدس زد که برخی قطعات نزدیک به خرابی هستند.

10. آیا دیاگ قادر است خطاهای گیربکس اتوماتیک را تشخیص دهد؟
بله، دیاگ تخصصی یا حرفه‌ای می‌تواند کدهای خطا و پارامترهای گیربکس اتوماتیک را نمایش دهد و به شناسایی مشکل کمک کند.

11. چگونه از اصل بودن دستگاه دیاگ مطمئن شویم؟
خرید از نماینده رسمی، بررسی شماره سریال، بسته‌بندی معتبر و اطمینان از به‌روزرسانی نرم‌افزار اصلی از روش‌های اطمینان از اصل بودن است.

12. آیا استفاده از دیاگ نیاز به آموزش تخصصی دارد؟
بله، برای خواندن صحیح کدها، تفسیر پارامترهای زنده و رفع خطاها آموزش کاربردی ضروری است.

13. بهترین روش برای نگهداری و افزایش عمر دستگاه دیاگ چیست؟
دستگاه را در محیط خشک و خنک نگهداری کنید، کابل‌ها را با احتیاط وصل و جدا کنید، نرم‌افزار را به‌روزرسانی کنید و از ضربه و آب دور نگه دارید.

14. آیا دیاگ می‌تواند خطاهای ایربگ و سیستم ایمنی را نمایش دهد؟
بله، اکثر دیاگ‌های پیشرفته قابلیت خواندن کدهای ایربگ، سنسورهای ایمنی و سیستم ترمز را دارند.

15. نحوه به‌روزرسانی نرم‌افزار دستگاه دیاگ چگونه است؟
معمولاً از طریق سایت رسمی تولیدکننده یا نرم‌افزار اختصاصی دیاگ، نسخه جدید دانلود و روی دستگاه نصب می‌شود تا پروتکل‌ها و خودروهای جدید پشتیبانی شوند.

16. آیا دیاگ خودروهای وارداتی با خودروهای داخلی تفاوت دارد؟
بله، خودروهای وارداتی پروتکل‌ها و کدهای مخصوص خود را دارند و ممکن است دیاگ تخصصی برند خارجی نیاز باشد.

17. آیا می‌توان با دیاگ پارامترهای زنده موتور و ECU را مشاهده کرد؟
بله، دیاگ پیشرفته امکان نمایش لحظه‌ای ولتاژ، دور موتور، دمای آب و هوای ورودی، فشار سوخت و دیگر پارامترها را فراهم می‌کند.

18. چه اشتباهاتی در کار با دیاگ رایج است و چگونه از آن‌ها جلوگیری کنیم؟

• اتصال نادرست کابل‌ها
• پاک کردن خطا بدون بررسی علت
• استفاده از دیاگ غیرسازگار
  جلوگیری با مطالعه دفترچه، آموزش و دقت در اتصال امکان‌پذیر است.

19. آیا دستگاه دیاگ قادر به پاک کردن تمام خطاهای ذخیره‌شده است؟
بیشتر دستگاه‌ها می‌توانند خطاها را پاک کنند، اما در صورت عدم رفع علت، خطا دوباره ظاهر می‌شود.

20. هزینه خرید و نگهداری یک دیاگ خودرو چقدر است و آیا خرید آن به‌صرفه است؟
هزینه بسته به نوع و برند متفاوت است. با توجه به کارایی و جلوگیری از هزینه‌های اضافی تعمیرات، خرید دیاگ برای تعمیرکاران و افراد حرفه‌ای به‌صرفه است.





جمع‌بندی؛ اهمیت یادگیری کار با دیاگ برای رانندگان و تعمیرکاران

یادگیری کار با دستگاه دیاگ خودرو به رانندگان و تعمیرکاران این امکان را می‌دهد که مشکلات خودرو را سریع‌تر تشخیص دهند و از هزینه‌های اضافی ناشی از تعمیرات اشتباه جلوگیری کنند. این مهارت، تسلط بر پارامترهای سیستم‌های موتور، گیربکس، ترمز، ایربگ و سایر قطعات الکترونیکی خودرو را ممکن می‌سازد و باعث افزایش ایمنی و دوام خودرو می‌شود.

با استفاده از دیاگ، امکان مشاهده کدهای خطا، پارامترهای زنده و تست عملکرد قطعات مختلف فراهم می‌شود. این ابزار به شما کمک می‌کند تا پیش از بروز خرابی‌های جدی، اقدام به تعمیر یا تعویض قطعات کنید و عمر مفید خودرو و قطعات آن را افزایش دهید.

تسلط بر دیاگ همچنین به تعمیرکاران حرفه‌ای این امکان را می‌دهد که خدمات سریع‌تر و دقیق‌تری ارائه دهند، رضایت مشتریان را افزایش دهند و از خطاهای تشخیصی جلوگیری کنند. علاوه بر این، آگاهی از انواع کدهای خطا و نحوه تفسیر آن‌ها باعث می‌شود که هر تعمیرکار بتواند مشکلات خودروهای مختلف را با دقت بالا شناسایی کند.

در نهایت، یادگیری کار با دیاگ به رانندگان عادی نیز کمک می‌کند تا هنگام مواجهه با چراغ هشدار روی داشبورد، بتوانند اقدامات اولیه و آگاهانه انجام دهند و از خرابی‌های جدی جلوگیری کنند. این مهارت، ترکیبی از دانش فنی و توانایی عملی است که به کاهش هزینه‌ها، افزایش ایمنی و بهبود عملکرد خودرو منجر می‌شود.
